Задвижка 30с927нж Ду800 Ру25 — назначение и применение
Задвижка 30с927нж Ду800 Ру25 с электроприводом применяется как запорное устройство на промышленных трубопроводах с водой, паром, нефтепродуктами, газообразными и другими неагрессивными рабочими средами. Изделие предназначено для полного открытия или полного перекрытия потока. Использовать клиновую задвижку в качестве регулирующей арматуры не рекомендуется, так как рабочее положение должно быть полностью открыто или полностью закрыто.
30с927нж Ду800 устанавливается на трубопроводах большого диаметра, где ручное управление затруднено из-за массы изделия и усилия на затворе. Электропривод позволяет управлять арматурой дистанционно, подключать ее к системе автоматизации и безопасно выполнять открытие или закрытие на ответственных участках.
Задвижка подходит для тепловых сетей, насосных станций, промышленных объектов, коммунальных систем, водопроводных магистралей, энергетических узлов и технологических линий. Диаметр Ду800 используют там, где требуется высокая пропускная способность и надежное перекрытие среды при давлении Ру25.
Задвижка 30с927нж с электроприводом: конструкция
Задвижка 30с927нж является стальной клиновой арматурой с фланцевым типом присоединения. Основные узлы изделия — корпус, крышка, клин, шпиндель, сальниковое уплотнение и ходовой узел. В затворе расположен клин, который перемещается перпендикулярно направлению потока и перекрывает проходное сечение трубопровода.
Корпус и крышка изготавливаются из стали 25Л. Уплотнительные поверхности корпуса и клина выполняются с наплавкой из коррозионностойкой стали. Такая конструкция обеспечивает плотное прилегание в закрытом положении и стабильную работу на жидких и газообразных средах.
Невыдвижной шпиндель помогает уменьшить требуемое пространство над арматурой. При открытии шпиндель не выходит вверх, поэтому габариты задвижки остаются более удобными для установки в камерах, колодцах, технических помещениях и на участках с ограниченной высотой.
30с927нж расшифровка маркировки
В запросах иногда указывают сокращенно 30с927, но корректная полная маркировка изделия — 30с927нж. Расшифровка помогает понять конструкцию, материал корпуса и тип управления задвижкой.
- 30 — задвижка;
- с — корпус из углеродистой стали;
- 9 — управление от электрического привода;
- 27 — номер модели;
- нж — уплотнительные поверхности из нержавеющей или коррозионностойкой стали.
Технические характеристики 30с927нж Ду800 Ру25
Ниже указана основная техническая информация для подбора задвижки. Характеристики, материалы, масса, комплектация электроприводом и присоединительные размеры могут уточняться по паспорту конкретного производителя.
| Наименование | Задвижка 30с927нж Ду800 Ру25 с электроприводом |
| Тип изделия | Задвижка клиновая стальная |
| Условный диаметр | Ду800 / DN 800 |
| Номинальное давление | Ру25 / PN25 / 2,5 МПа |
| Рабочее давление | 25 кгс/см² |
| Тип присоединения | Фланцевая |
| Тип управления | Электропривод |
| Тип шпинделя | Невыдвижной шпиндель |
| Направление рабочей среды | Двустороннее |
| Рабочая среда | Вода, пар, нефтепродукты, жидкие и газообразные неагрессивные среды |
| Температура рабочей среды | от -40 °C до +425 °C |
| Минимальная температура окружающей среды | -40 °C |
| Максимальная температура окружающей среды | +40 °C |
| Материал корпуса | Сталь 25Л |
| Материал крышки | Сталь 25Л |
| Материал клина | Сталь 25Л с наплавкой коррозионностойкой сталью |
| Уплотнение | Металл по металлу |
| Герметичность | По ГОСТ 9544, класс уточняется по паспорту изделия |
| Климатическое исполнение | У1 |
| Количество оборотов шпинделя | 51 |
| Максимальный крутящий момент | 4570 Нм |
Размеры и вес задвижки 30с927нж Ду800
Для задвижки Ду800 особенно важно заранее проверить размеры, вес, высоту с электроприводом, строительную длину и присоединительные параметры. Это помогает правильно подготовить место установки, опоры, ответные фланцы и зону обслуживания.
| Параметр | Значение для Ду800 |
|---|---|
| Условный диаметр | 800 мм |
| Давление | Ру25 / PN25 |
| Строительная длина L | 1000 мм |
| Длина | 1000 мм |
| Высота | 2420 мм |
| Габариты ДхШхВ | 1000х1075х2957 мм |
| Вес | 2572 кг по одному из вариантов исполнения; массу нужно сверить по паспорту |
| Транспортировочный объем | 3,1788 м³ |

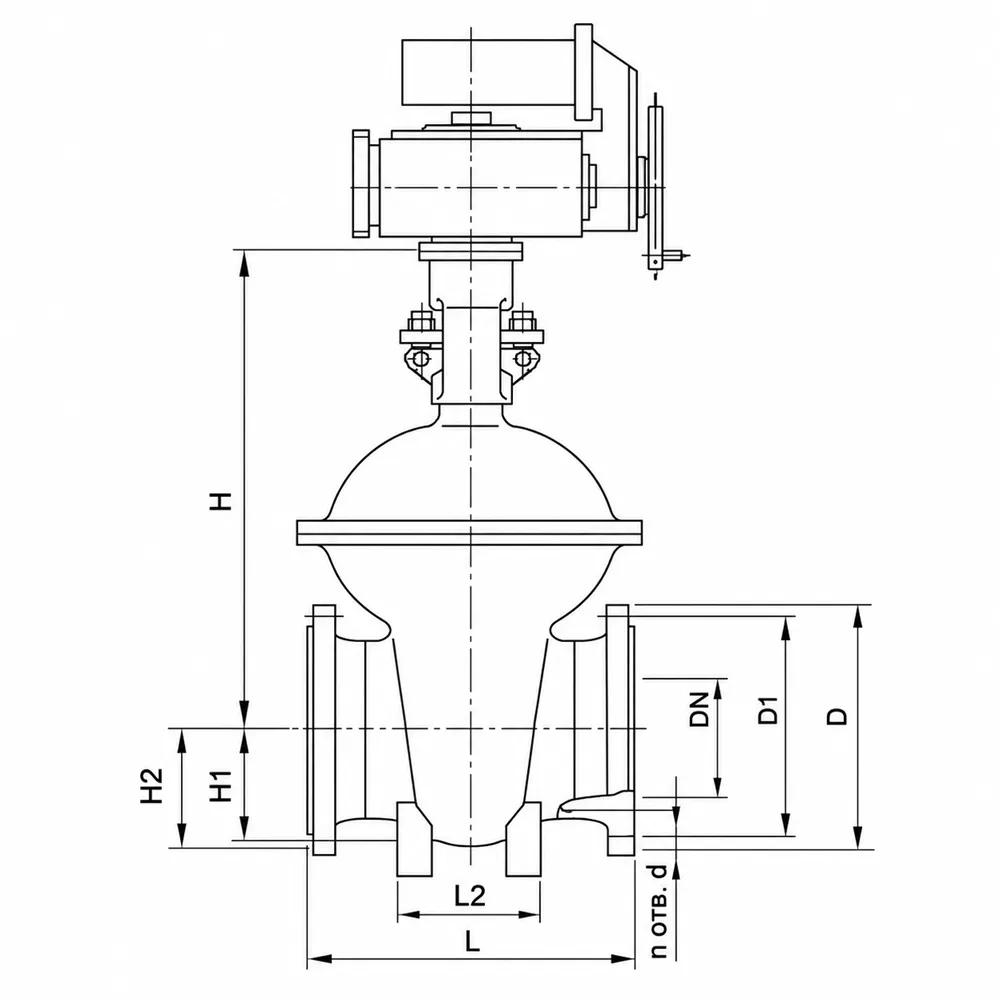

Чертеж и присоединительные размеры 30с927нж Ду800
Если требуется задвижка 30с927нж с электроприводом чертеж, при подборе нужно учитывать строительную длину, диаметр фланца, межцентровые размеры, количество отверстий, высоту с приводом и массу изделия. Изображение изделия носит ознакомительный характер, поэтому перед заказом желательно запросить актуальный чертеж под конкретного производителя.
| Ду | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 800 | 1000 | 1075 | 990 | 24 | 45 | 2010 | 2240 | 3635 |
Размеры могут отличаться у разных производителей. На это влияет исполнение корпуса, комплектация электроприводом, тип присоединения, материалы уплотнения и требования к документации. Перед оплатой рекомендуется сверить чертеж, паспорт, фланцы и габариты с параметрами вашего трубопровода.
Материалы основных деталей
| Корпус | Сталь 25Л |
| Крышка | Сталь 25Л |
| Клин | Сталь 25Л |
| Наплавка на корпусе | Коррозионностойкая сталь |
| Наплавка на клине | Коррозионностойкая сталь |
| Прокладка | Паронит или материал по паспорту изделия |
| Сальниковая набивка | По исполнению производителя |
Преимущества задвижки 30с927нж Ду800
- Электропривод для дистанционного управления. Для диаметра Ду800 это особенно важно, так как ручное управление крупной арматурой требует больших усилий.
- Невыдвижной шпиндель. Конструкция удобна для монтажа в камерах, колодцах и помещениях с ограниченной высотой.
- Стальная конструкция. Корпус из стали 25Л рассчитан на рабочее давление Ру25 и эксплуатацию на промышленных трубопроводах.
- Фланцевая схема присоединения. Такой тип соединения упрощает монтаж, демонтаж, обслуживание и замену изделия.
- Работа с разными средами. Задвижка применяется для воды, пара, нефтепродуктов и других неагрессивных сред.
- Подбор по чертежу. Можно уточнить размеры, вес, материалы, привод, документы и комплектацию под требования объекта.
Монтаж и эксплуатация
Перед монтажом необходимо проверить состояние ответных фланцев, чистоту внутренней полости, отсутствие перекоса трубопровода и соответствие присоединительных размеров. Масса задвижки Ду800 не должна передаваться на трубопровод без опор. При установке в горизонтальном или наклонном положении нужно предусмотреть опору под корпус и электропривод.
Задвижка должна эксплуатироваться только в полностью открытом или полностью закрытом положении. Работа в промежуточном положении может привести к повышенному износу уплотнительных поверхностей, ухудшению герметичности и сокращению срока службы изделия.
Перед вводом в эксплуатацию систему рекомендуется промыть и очистить от загрязнений. Если в рабочей среде возможны механические включения, желательно предусмотреть фильтрующие устройства. Техническое обслуживание выполняется по паспорту производителя и условиям эксплуатации объекта.
Цена, доставка и оплата
Актуальные цены на задвижку 30с927нж Ду800 Ру25 зависят от производителя, комплектации электроприводом, наличия на складе, требований к документам, сроков поставки и условий доставки. Информация по стоимости уточняется после обработки заявки.
Доставка выполняется транспортными компаниями по России. Возможна доставка в Москву, Московскую область и другие регионы России. Для крупногабаритной арматуры заранее согласуются габариты, вес, способ погрузки и адрес разгрузки.
Оплата производится по счету. После согласования характеристик, цены, сроков и комплектации менеджер подготовит коммерческое предложение. Все товары отгружаются после подтверждения заказа и условий поставки.
Как купить задвижку 30с927нж Ду800 Ру25
Чтобы купить задвижку 30с927нж Ду800 Ру25 с электроприводом, добавьте товар в корзину и оформите заказ через сайт. Также можно отправить заявку через контакты компании или запросить обратный звонок по телефону.
Для точного подбора укажите рабочее давление, температуру среды, тип среды, требования к электроприводу, материалы, адрес доставки и необходимость документов. Если у вас есть старый чертеж, паспорт или маркировка установленной арматуры, приложите их к заявке.
Если параметры нужно согласовать с инженером, оформите предварительный заказ через корзину без оплаты. После этого менеджер уточнит детали, проверит возможность поставки, подготовит цены и согласует доставку.
- 📩 Отправьте заявку через форму обратной связи.
- 🚚 Выберите удобный способ доставки на странице Доставка.
- 📞 Уточнить цену можно по телефону: 8(495)374-74-54
Другие диаметры 30с927нж Ру25
Если для проекта требуется другой диаметр, можно рассмотреть соседние позиции этой же серии. Для каждой модели желательно сверять размеры, массу, электропривод и чертеж отдельно.
- Задвижка 30с927нж Ду500 Ру25
- Задвижка 30с927нж Ду600 Ру25
