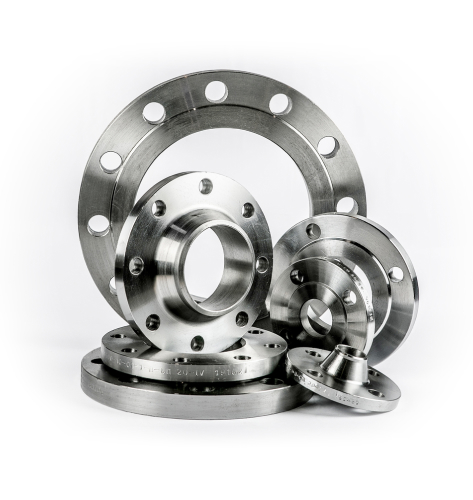

Фланец воротниковый 12Х18Н10Т ГОСТ 33259-2015, Тип 11

Фланцы воротниковые 12Х18Н10Т ГОСТ 33259-2015

Фланец воротниковый 12Х18Н10Т применяется для создания прочного разъемного соединения трубопроводов, трубопроводной арматуры, насосов, аппаратов, емкостей и другого технологического оборудования.

Нормативное наименование изделия по ГОСТ 33259-2015 — фланец стальной приварной встык, Тип 11. Конструкция имеет конический переход, который соединяется с трубой сваркой встык. Благодаря этому нагрузка распределяется между трубой и воротником более равномерно, чем в соединении с плоским приварным фланцем.

Для изготовления используется коррозионностойкая нержавеющая сталь 12Х18Н10Т. Материал выбирают для трубопроводов, где предъявляются повышенные требования к стойкости металла к коррозии, воздействию рабочей среды и температурным нагрузкам.

Компания «ФланАрмГрупп» поставляет воротниковые фланцы 12Х18Н10Т различных диаметров и номинальных давлений. Для получения цены выберите Ду и Ру в карточке товара либо направьте полное обозначение изделия.

Технические характеристики

Важно: диапазон Ру10–63 не означает, что каждое значение давления выпускается для любого диаметра. Конкретное сочетание Ду, Ру, ряда и исполнения необходимо проверять по ГОСТ 33259-2015 и производственным возможностям.

Конструкция фланца Тип 11

Воротниковый фланец имеет коническую шейку с подготовленной кромкой под сварку. При монтаже торец воротника соединяется с трубой сварным швом встык.

Для правильного изготовления необходимо учитывать не только условный диаметр фланца, но также наружный диаметр и толщину стенки присоединяемой трубы. Эти параметры влияют на внутренний диаметр воротника и разделку кромок под сварку.

Преимущества воротниковой конструкции

• приварка к трубопроводу встык;
• плавный переход от трубы к корпусу фланца;
• равномерное распределение механических нагрузок;
• применение при повышенном давлении и температуре;
• возможность использования при циклических нагрузках;
• удобство контроля качества сварного соединения;
• разъемное присоединение арматуры и оборудования.

По сравнению с плоскими фланцами воротниковые изделия чаще выбирают для ответственных и нагруженных трубопроводных систем. Окончательный выбор конструкции должен соответствовать проектной документации.

Сталь 12Х18Н10Т

12Х18Н10Т относится к коррозионностойким высоколегированным сталям. Фланцы из этой марки применяются в системах, где углеродистая или низколегированная сталь не обеспечивает требуемую стойкость к рабочей среде и условиям эксплуатации.

Преимущества фланцев из стали 12Х18Н10Т

• повышенная стойкость к коррозии;
• сохранение эксплуатационных свойств в широком диапазоне условий;
• применение в контакте с рядом технологических сред;
• возможность использования в пищевой и химической промышленности;
• совместимость с трубами и оборудованием из соответствующих нержавеющих сталей;
• возможность изготовления фланцев различных размеров и исполнений.

Стойкость стали зависит от химического состава и концентрации рабочей среды, температуры, давления, наличия примесей и продолжительности воздействия. Перед применением в агрессивной среде необходимо проверить совместимость материала с конкретными условиями.

ГОСТ 33259-2015 и ГОСТ 12821-80

ГОСТ 33259-2015 заменил ранее применявшийся ГОСТ 12821-80 на стальные приварные встык фланцы. Поэтому в заявках и старой проектной документации могут встречаться следующие наименования:

• фланец воротниковый 12Х18Н10Т ГОСТ 12821-80;
• фланец приварной встык 12Х18Н10Т ГОСТ 12821;
• фланец Тип 11 12Х18Н10Т ГОСТ 33259-2015;
• фланец воротниковый нержавеющий ГОСТ 33259.

При замене изделия по ГОСТ 12821-80 необходимо проверить соответствие присоединительных размеров, давления, исполнения уплотнительной поверхности, диаметра трубы и других параметров. Автоматически заменять старое изделие только по значению Ду не рекомендуется.

Размеры воротниковых фланцев 12Х18Н10Т

В карточке представлены фланцы Ду50–1600. Наиболее востребованы изделия Ду50, Ду65, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400 и Ду500.

Значения в таблице являются ориентиром для оформления заявки. Возможность изготовления конкретной позиции подтверждается после проверки полного обозначения.

Исполнения уплотнительной поверхности

Исполнение уплотнительной поверхности выбирают с учетом давления, рабочей среды, конструкции прокладки и ответного фланца. В обозначении могут применяться исполнения B, C, D, E, F, J, K, L или M — в зависимости от параметров соединения.

Сопрягаемые фланцы должны иметь совместимые уплотнительные поверхности. Например, выступ должен соединяться с соответствующей впадиной, а шип — с пазом. Нельзя подбирать ответную часть только по совпадению Ду и Ру.

Как обозначить фланец при заказе

Пример полного обозначения воротникового фланца:

Фланец 100-16-11-1-B-Ст 12Х18Н10Т-IV ГОСТ 33259-2015.

В обозначении указаны:

• 100 — условный диаметр Ду100;
• 16 — номинальное давление Ру16;
• 11 — тип фланца, приварной встык;
• 1 — размерный ряд;
• B — исполнение уплотнительной поверхности;
• 12Х18Н10Т — марка стали;
• IV — группа контроля;
• ГОСТ 33259-2015 — стандарт изготовления.

Конкретное обозначение должно соответствовать проекту. Исполнение B в примере приведено только для демонстрации структуры записи.

Что указать в заявке

Для правильного расчета и изготовления фланца необходимо сообщить:

• условный диаметр Ду или DN;
• номинальное давление Ру или PN;
• тип конструкции — Тип 11;
• марку стали 12Х18Н10Т;
• размерный ряд;
• исполнение уплотнительной поверхности;
• наружный диаметр трубы;
• толщину стенки трубы;
• группу контроля;
• рабочую среду и температуру;
• количество изделий;
• необходимость поставки ответных фланцев, прокладок и крепежа.

При наличии чертежа, спецификации или старого обозначения по ГОСТ 12821-80 приложите документ к заявке.

Применение воротниковых фланцев 12Х18Н10Т

Нержавеющие приварные встык фланцы применяются при строительстве и ремонте технологических трубопроводов. Они используются для присоединения:

• запорной и регулирующей арматуры;
• насосного и компрессорного оборудования;
• емкостей и технологических аппаратов;
• фильтров и теплообменников;
• измерительных узлов;
• участков трубопровода, требующих разъемного соединения.

Основные отрасли применения включают химическую, нефтехимическую, пищевую, энергетическую и общепромышленную сферу. Пригодность стали для конкретной среды должна подтверждаться проектом.

Вес воротникового фланца

Вес фланца 12Х18Н10Т зависит от Ду, Ру, размерного ряда, наружного диаметра, толщины, высоты воротника, количества крепежных отверстий и исполнения изделия.

Фланцы одного диаметра, но рассчитанные на разное давление, могут существенно отличаться по размерам и массе. Для определения точного веса необходимо знать полное обозначение позиции.

Цена фланцев 12Х18Н10Т

Цена воротникового фланца 12Х18Н10Т рассчитывается с учетом условного диаметра, номинального давления, исполнения уплотнительной поверхности, размеров трубы, массы изделия, способа изготовления, группы контроля и объема партии.

Для получения коммерческого предложения направьте обозначение, спецификацию или основные параметры: Ду, Ру, Тип 11, ряд, исполнение, сталь 12Х18Н10Т, размеры трубы и количество.

Купить воротниковые фланцы 12Х18Н10Т

Чтобы купить фланцы воротниковые 12Х18Н10Т по ГОСТ 33259-2015, выберите доступные параметры в карточке товара или направьте заявку специалистам компании «ФланАрмГрупп».

Мы поможем проверить обозначение, подобрать исполнение и рассчитать стоимость. Поставка осуществляется по России и странам СНГ.

Телефон: 8 (495) 374-74-54. Также вы можете отправить запрос через форму на странице «Контакты».

Частые вопросы

Какой тип имеет воротниковый фланец по ГОСТ 33259-2015?

Стальной воротниковый фланец, привариваемый встык, обозначается по ГОСТ 33259-2015 как Тип 11.

Какой ГОСТ заменил ГОСТ 12821-80?

Для современных стальных фланцев приварных встык применяется ГОСТ 33259-2015. При замене старого изделия необходимо сопоставить все размеры и параметры.

Можно ли заказать фланец Ду100 Ру16 из стали 12Х18Н10Т?

Для расчета укажите Ду100, Ру16, Тип 11, размерный ряд, исполнение уплотнительной поверхности, группу контроля, наружный диаметр и толщину стенки трубы.

Почему нужно указывать размеры трубы?

Воротник фланца приваривается к трубе встык. Наружный диаметр и толщина стенки трубы необходимы для определения проходного сечения и подготовки кромок под сварку.

Можно ли использовать 12Х18Н10Т в агрессивной среде?

Возможность применения зависит от состава и концентрации среды, температуры, давления и продолжительности воздействия. Совместимость материала необходимо проверять для конкретных условий.
