Описание шиберной ножевой задвижки
Шиберная ножевая задвижка межфланцевая применяется как запорное устройство на трубопроводах с канализационными стоками, шламами, пульпами и другими рабочими средами с механическими включениями. Задвижка относится к разновидности параллельных задвижек, у которых уплотнительные поверхности элементов затвора расположены параллельно друг другу.
Запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды и выполнен в виде металлической пластины небольшой толщины. В ножевых шиберных задвижках этот элемент имеет форму ножа с заострённой нижней кромкой. Такая конструкция позволяет перекрывать проход рабочей среды и разрезать отдельные включения в жидкости, проходящей внутри корпуса задвижки.
Шиберные ножевые задвижки предназначены для установки на трубопроводах, транспортирующих загрязнённые механическими примесями среды. Канализационные стоки могут включать хозяйственно-бытовые, дождевые и производственные сточные воды. Шлам представляет собой осадок, мелкоизмельчённое сырьё или отходы технологических процессов. Пульпа — это неоднородная смесь твёрдых частиц и жидкости, применяемая, например, при гидравлическом транспортировании и в промышленных трубопроводах.
В зависимости от исполнения шиберные задвижки могут быть рассчитаны на одностороннее или двустороннее направление потока рабочей среды. В двустороннем исполнении герметичность обеспечивается в обоих направлениях, что расширяет возможности монтажа и применения задвижки в трубопроводной системе.
Варианты шиберных задвижек по диаметру
Конструкция и устройство шиберной задвижки
Конструкция шиберной задвижки состоит из корпуса, крышки, ножевого затвора, седлового уплотнения, штока, гайки штока, хомута, штурвала и крепёжных элементов. Корпус изготавливается из высокопрочного чугуна GGG40 и служит основной несущей частью задвижки. Межфланцевое исполнение позволяет устанавливать задвижку между ответными фланцами трубопроводной линии.
Внутри корпуса расположены седла и уплотнительные поверхности, обеспечивающие герметичное перекрытие потока рабочей среды. Запирающий элемент выполнен в виде ножа из нержавеющей стали SS304. При открытии и закрытии нож перемещается перпендикулярно оси потока, проходит через рабочую среду и перекрывает проходное сечение задвижки.
Для герметизации применяются уплотнительные элементы из EPDM, NBR и PTFE в зависимости от исполнения и условий эксплуатации. Направляющие и уплотнительные прокладки стабилизируют движение ножа, снижают износ контактных поверхностей и обеспечивают плотное прилегание затвора в закрытом положении.
Шток из стали 2Cr13 / SS420 передаёт усилие от штурвала к ножевому затвору. Гайка штока изготавливается из латуни, а штурвал — из высокопрочного чугуна GGG40. В конструкции также применяются элементы из стали WCB, Q235, GCr15 и крепёж Fe+Zn, что обеспечивает прочность узлов, устойчивость к нагрузкам и надёжную работу задвижки при ручном управлении.

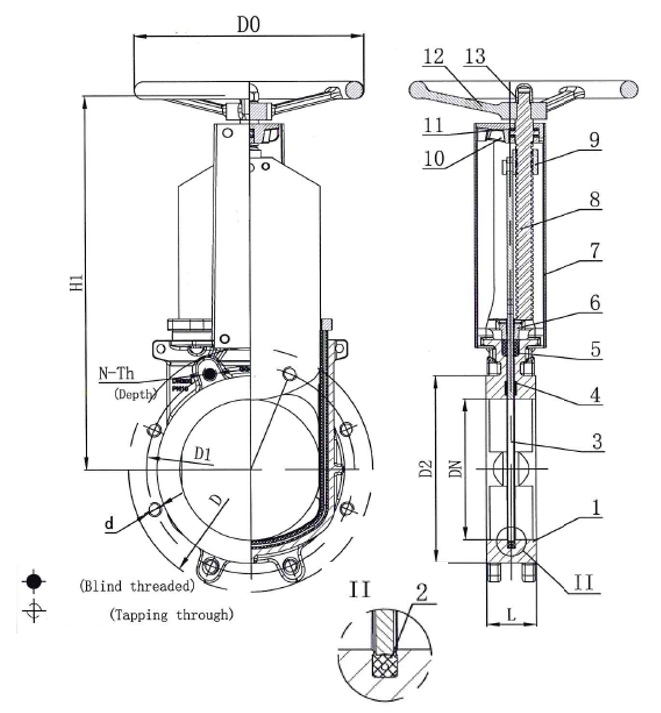

Основные элементы конструкции
- Корпус: высокопрочный чугун GGG40.
- Уплотнительное кольцо: резина EPDM / NBR.
- Нож: нержавеющая сталь SS304.
- Направляющая прокладка: PTFE.
- Уплотнение: PTFE / EPDM.
- Уплотнение корпуса: сталь WCB.
- Хомут корпуса: сталь Q235 (Cr. D).
- Шток: сталь 2Cr13 / SS420.
- Гайка штока: латунь.
- Голова хомута: чугун HT200.
- Подшипник: сталь GCr15.
- Штурвал: высокопрочный чугун GGG40.
- Голова: сталь Q235 (Cr. D).
- Болт/гайка: сталь Fe+Zn.
Области применения шиберной ножевой задвижки
Шиберная ножевая задвижка применяется в системах, где требуется перекрытие потока загрязнённой, вязкой или неоднородной рабочей среды. Такое оборудование используют на очистных сооружениях, в системах канализации, химической промышленности, горнодобывающей отрасли, металлургии, целлюлозно-бумажном производстве, пищевой промышленности и других промышленных направлениях.
Основные рабочие среды — сточные воды, бумажные пульпы, древесные массы, суспензии, порошки, слабые кислоты и щёлочи с pH 5,7–8,5, а также среды с твёрдыми включениями до 4 мм. Ножевой затвор помогает перекрывать поток даже при наличии механических примесей, что делает шиберную задвижку востребованной на трубопроводах с пульпой, шламом, технической водой и сыпучими материалами.
Технические характеристики шиберной задвижки
- Тип задвижки: шиберная ножевая, межфланцевая.
- Типоразмер (ДУ / DN): 50–2200 мм.
- Рабочее давление (Ру / PN): до 1,6 МПа.
- Рабочая температура: от −20 °C до +80 °C.
- Рабочие среды: канализационные стоки, техническая вода, пульпа, шлам, суспензии, сыпучие материалы.
- Тип управления: ручное, с помощью маховика.
- Направление потока: одностороннее или двустороннее, в зависимости от исполнения.
- Класс герметичности: класс «А» по ГОСТ 9544-2015.
- Тип присоединения: межфланцевое.
- Стандарты присоединения: EN 1092-2 и ГОСТ 33259.
- Производство: Россия.
Преимущества шиберных ножевых задвижек
Шиберные ножевые задвижки применяются там, где обычная запорная арматура может быстрее изнашиваться из-за загрязнённой рабочей среды, твёрдых включений, пульпы или шлама. Ножевой затвор, межфланцевое исполнение и параллельное расположение уплотнительных поверхностей позволяют использовать такую задвижку на промышленных и коммунальных трубопроводах.
- Ножевой затвор помогает перекрывать поток рабочей среды с механическими включениями.
- Межфланцевое присоединение упрощает монтаж между ответными фланцами трубопровода.
- Корпус из высокопрочного чугуна GGG40 обеспечивает прочность основной несущей части задвижки.
- Уплотнения EPDM, NBR и PTFE подбираются с учётом рабочей среды и условий эксплуатации.
- Ручное управление маховиком позволяет открывать и закрывать задвижку без применения электропривода.
- Двустороннее исполнение может обеспечивать герметичность в обоих направлениях потока, если это предусмотрено конструкцией.
Как купить шиберную задвижку
Вы можете купить шиберную задвижку межфланцевого типа для трубопроводов с канализационными стоками, пульпой, шламом, технической водой и другими рабочими средами с механическими включениями. Наши менеджеры помогут подобрать задвижку по диаметру, рабочему давлению, материалам уплотнений, направлению потока и условиям эксплуатации.
Доставка осуществляется по всей России. По запросу возможно предоставление технической документации, чертежей и дополнительной информации по характеристикам изделия.
Чтобы купить шиберную задвижку, уточнить цену и характеристики, свяжитесь с нами:
📞 Телефон: +7 (495) 374-74-54
✉️ Email: flanarmgroup@yandex.ru
